三坐標只能在實驗室用?不!線邊測量也要高速高靈活發布日期:2022-09-15 11:18:06
制造企業越來越需要使用可靠的自動化三坐標測量機進行生產質量檢測。針對這種需求,蔡司PRISMO系列可以在測量實驗室之外的生產現場實現高精度。采用自動上下料系統,提高了測量機的性能,保證了卓越的效率和可靠的測量結果。
01/生產線旁的質量保證
有效節省測量時間和成本————————————————————————
高溫、灰塵、振動,你可能會覺得在這樣的車間環境下,不適合使用CMM。相對于日常生產的惡劣條件,CMM可能更適合溫度穩定的測量實驗室。
但是隨著時代的發展,在很多行業,大批量生產對質檢的要求越來越嚴格。比如汽車行業在輕量化設計、電動交通等方面面臨巨大挑戰。
實驗室外的質量保證

在線測量有助于節省客戶的時間和成本。例如,當零件超出允許公差時,如果系統部署在生產區域附近,它可以立即通知生產人員,從而給他們更多的時間來采取解決方案。

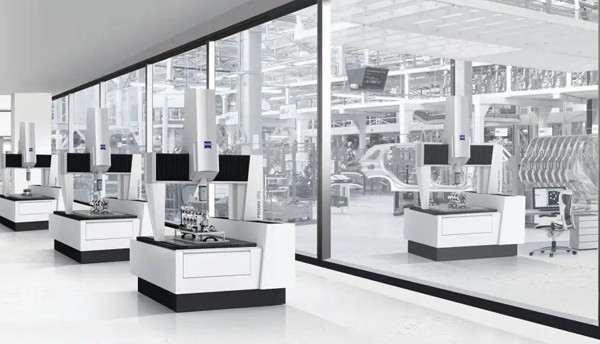

與獨立溫控測量實驗室相比,客戶對生產線側測量的需求越來越大。
02/惡劣條件下的質量保證
蔡司PRISMO的溫度范圍更廣———————————————————————
蔡司PRISMO打破了CMM只能在測量實驗室使用的限制。
即使在高達37℃的溫度下,PRISMO fortis也能提供可靠的測量結果。1200mm型號配備了U型花崗巖工作臺,在不減少測量范圍的情況下,增加了200mm的可用高度,為送料系統提供了更多的空間。此外,配備的ROTOS探頭可以在CMM上測量工件的粗糙度。這樣,在測量粗糙度時,就不需要將零件重新安裝到另一臺設備上,從而大大加快了生產速度。
蔡司VAST gold主動掃描探頭采用靈活設計,可與蔡司PRISMO配合使用。這種創新的探頭具有連續可變的角位置,非常適合執行需要不同探頭方向的測量任務。蔡司REACH技術可以大大節省時間,并將靈活性與蔡司VAST gold的高性能相結合。

03/將測量轉化為自動化系統
測量時間減半———————————————————
當蔡司REACH和蔡司CALYPSO VAST檢測技術與蔡司Navigator導航技術相結合時,測量時間可以大大縮短。蔡司ROTOS消除了粗糙度測量所需的步驟。
如果測量完成后立即裝卸材料,不是更節省時間嗎?蔡斯也想到了這一點。在員工將一個或多個零件固定在托盤上后,自動裝卸系統可以將零件運離測量機,確保測量過程不會中斷。零件放在托盤上后,它們將被排列好,然后自動移動到三臺蔡司PRISMO或其他合適的測量機中的一臺。這樣,即使生產車間空著,系統也能通宵工作。第二天早上,當員工的第一個班次到達時,系統還可以為員工提供新的數據。
幫助加速和提高效率
優化設計降低了成本,縮短了安裝時間。托盤的移動速度也提高了30%,進一步提高了零件的加工能力和三坐標測量機的利用率。此外,工位下方還有供員工放腳的空間,更符合人體工程學,有助于緩解員工的疲勞。
從在每個設定站配置單獨的電機到在穿梭門上只配置一個電機,再到通過聯軸器向前移動托盤,不僅節省了空間,還節省了能源。
