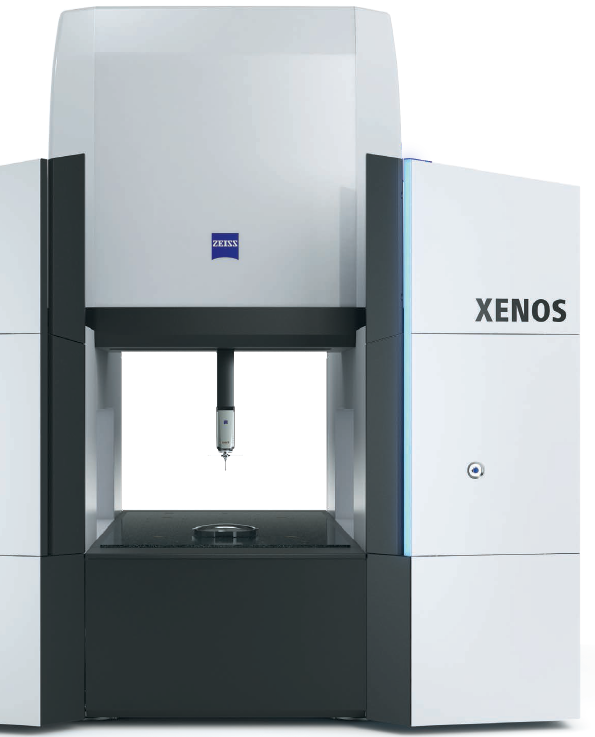

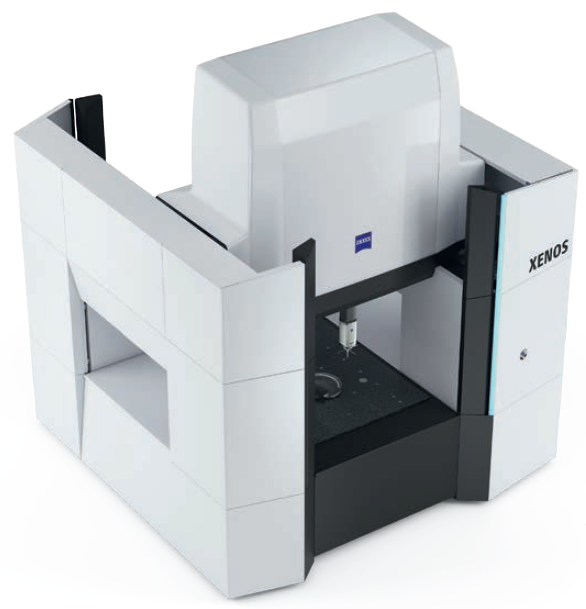

蔡司XENOS三坐標測量?jī)x-高端測量機測量精度的技術極限發布日期：2022-09-26 11:42:31
測量范圍[毫米]
座標
900 1,500 700
創新的機械設計
蔡司XENOS的新機械設計基于久經考驗的蔡司CenterMax，令人印象深刻。與標準橋梁測量機不同的是，Y導軌分布在側壁頂部，分離的移動行程軸只在Y軸方向移動。與移動平臺相比，更小且恒定的移動重量是真正的優勢。較低且恒定的移動重量創造了加速度和最大速度的完美結合。
所有軸都是線性驅動的。
XENOS的所有軸都是線性驅動的。其優點是速度快，加速極快，定位精度高，無剪切力。結合超高分辨率光柵尺技術，XENOS的直線驅動可以實現比超高分辨率光柵尺技術更高的穩定性和更低的定位精度，XENOS的直線驅動可以實現高穩定性和低于100納米的極高定位精度。例如，觸針的偏移越恒定，測量精度就越好。在測量曲面時，另一個優勢更加明顯:探頭的移動路徑與預定值越匹配，精度就越高。
虛擬中央驅動器
在測量曲面時，另一個優勢更加明顯:探頭的移動路徑與預定值越匹配，精度就越高。虛擬中央驅動XENOS在Y軸上配備了雙線性驅動系統。得益于蔡司最新的中央驅動技術，可以實現出色的同步控制。這項技術可以根據X軸位置完美地分配驅動力，作為最新控制系統和算法的完美結合，這是在整個測量范圍內獲得出色測量精度和運動穩定性的關鍵因素。
碳化硅陶瓷
XENOS配備Y軸雙線性驅動系統，得益于蔡司最新的中央驅動技術，可以實現出色的同步控制。這項技術可以根據X軸位置完美地分配驅動力，作為最新控制系統和算法的完美結合，這是在整個測量范圍內獲得出色測量精度和運動穩定性的關鍵因素。碳化硅XENOS在與精度密切相關的機器零件上采用創新的碳化硅陶瓷材料。迄今為止，這種材料從未在同類產品或精密測量機中使用過。與常規陶瓷相比，碳化硅陶瓷的熱膨脹降低了50%左右，而剛度最高可提高30%，重量則降低了20%。
增強型黃金
XENOS采用蔡司巨金測量探頭。在研發過程中，蔡司在測量精度和測量重復性方面對探頭進行了優化，XENOS也采用了新的剛性連接。浩瀚金探針可搭配最大長度800mm的探針和最大重量500g的探針使用，包括非對稱探針。
優化空氣軸承
新加強的空氣軸承具有極好的穩定性和測量精度。
改進的電子設計
通過全新的電子設計，顯著降低了移動線纜對精度的影響。計算機輔助精度校正(C-AA)方法和特殊的附加CAA校正技術在獲得最大測量精度的過程中發揮著越來越重要的作用。
